◆ 用途：廣泛用于冶金、礦山、石化、化工、電力、環保、市政等行業和部門的管路啟閉、調節。
◆ 主要性能規范：
|
型號 |
公稱壓力MPa |
試驗壓力 |
適用溫度 ℃ |
適用介質 |
|
|
強度(水) MPa |
密封(水) MPa |
||||
|
36〃GWXDF340Y-600LB |
11 |
16.5 |
12.1 |
-29~300 |
水、蒸氣、 油品 |
◆ 結構及作用原理：
1.本閥為法蘭連接，它是由閥體、球體、支架、閥桿、密封件等組成。
2.本閥操縱蝸輪/電動裝置，帶動閥軸轉動90°，閥軸帶動球體轉動，從而實現開啟或關閉?？扇我庹{(diào)節流量。
◆外型，結構形式與主要零件材質

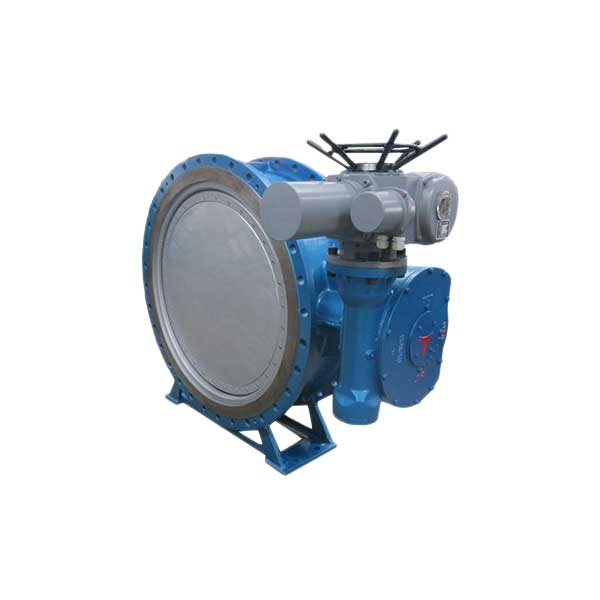

1.外型
2.結構形式
旋球閥是結合球閥的優越密封性能與蝶閥的優勢結構性能研發而成，其即擁有球閥雙向密封、可調節、壽命長的實用優勢，又具備蝶閥體積小、重量輕的結構優勢。密封原理結合了固定球閥的前端密封與偏心蝶閥的強制密封。
閥門裝配好以后上閥桿與球體之間用銷釘固定，下閥桿加裝一個軸用擋圈（如圖所示）（1）增加閥桿與球體直接的扭力減少閥門開關次數平凡造成的間隙；（2）松開鎖緊螺栓后，閥門在帶壓狀態下閥桿不會從閥體內飛出。
3. 主要零部件材質
|
零件名稱 |
閥體 |
球體 |
配套螺栓 |
填料 |
密封面 |
閥桿 |
|
零件材質 |
WCB |
WCB |
SS304 |
柔性石墨 |
STL |
13Cr |
◆ 保管、安裝與使用注意事項
1.本閥保存在干燥的倉庫內，嚴禁露天存放；
2.長期存放，要定期保養；
3.閥門前后10M長度內的管道上不能有蝶閥類閥門，縮徑、彎管、波紋管等；
3.本閥安裝在水平或垂直管路上，但要啟閉操作方便；
4.安裝前要仔細核對閥門使用情況與其性能規范是否相符；
5.安裝前需要對閥門進行試壓檢驗，符合要求方可安裝；
6.安裝前應把管道和閥門內腔清理干凈；
7.安裝時閥門最好處于關閉狀態，在管道焊接時應將閥門通道用蓋板擋住，防止顆粒， 雜物挫傷密封面
8.閥門安裝后應不受較大外力；
◆ 可能發生故障及消除方法
產品出廠前雖經過嚴格檢驗和試驗，但也存在個別產品在運輸途中震動螺釘變位，需要從新調整。
|
可能發生的故障 |
發生故障的原因 |
消除辦法 |
|
填料滲漏 |
填料未壓緊。 |
調節壓蓋螺栓，壓緊填料 |
|
密封滲漏 |
1.球體，密封圈處夾有雜物 2.球體，密封圈關閉位置不正 |
1.消除雜物，清洗閥門內腔 2.調整驅動裝置調節螺釘，以達閥門正確關閉位置 |
|
閥門兩端面泄露 |
1.兩側密封墊片失效 2.管法蘭壓緊力不均勻或未壓緊 |
1.更換密封墊片 2.壓緊法蘭螺栓（均勻用力） |
