今天小閥門兒給大家介紹一下閥門常見氣路：調節閥氣源故障開氣路。

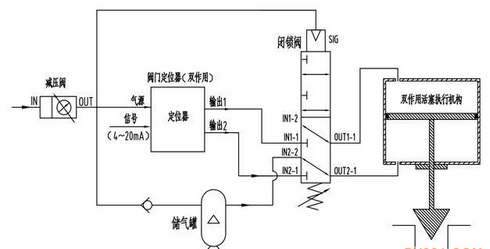

上圖為典型雙作用執行機構調節氣路，通過雙作用定位器實現閥門的位置調節，氣源壓力正常時，閉鎖閥IN1-1與OUT1-1口通路，IN2-1與OUT2-1口通路，氣源故障時，IN2-2與OUT2-1口通路，儲氣罐氣通過IN2-2進入雙作用執行機構，實現閥門的氣源故障開。
